Диагностика квадрокоптера после падения

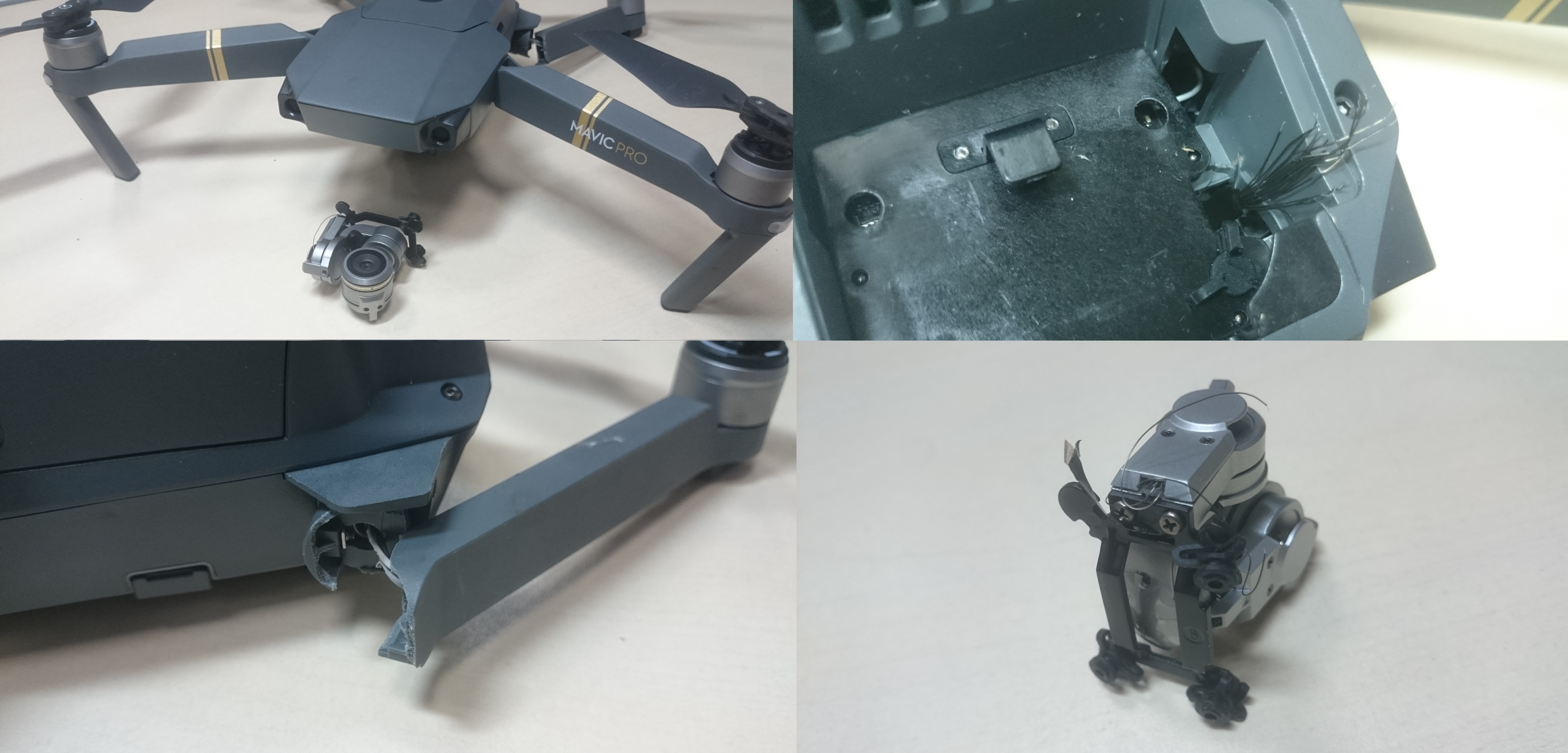

В сервиный центр компании Quadrone поступил квадрокоптер DJI Mavic Pro. Как и многие предыдущие заказы, данный экземпляр пострадал при падении после того, как столкнулся с деревом. В ходе диагностики было выявлены повреждения подвеса, а также двух лучей. Левый луч сломан полностью, правый надломан в основании. Камере с подвесом полностью оторваны от основания корпуса.

Ремонт квадрокоптера

Для восстановления данного аппарата потребуется заменить камеру с подвесом в сборе, а также заменить повреждённые лучи. Напоминаем, что лучи меняются вместе с двигателями.
Восстановление аппарата подразделяется на несколько этапов:
  • Полный демонтаж верхней части корпуса. Для совершения данной процедуры необходим минимальный набор инструментов: крестовая отвёртка, шестигранная отвёртка, пинцет, специальная монтажная «лопатка». После подготовки нужных инструментов, выкручиваем все винтики, расположенные по бокам коптера и под аккумулятором, после чего снимаем переднюю часть коптера, которая держится на пластиковых клипсах.
  • Демонтаж/установка подвеса. При демонтаже шлейфов подвеса, в частности отключения их от передних датчиков, следует соблюдать предельную осторожность, так как существует риск повреждения вспомогательных компонентов квадрокоптера. После отключения всех необходимых разъёмов, с помощью, всё той же, крестовой отвертки отворачиваем винты крепления подвеса и демонтируем его. Завершив демонтаж аккуратно устанавливаем новый подвес, после чего проводим все теже самые дейсвия в обратном порядке.
  • Установка лучей. Для начала выполняется разбор верхней части корпуса, описанный выше, после чего отпаиваются силовые провода двигателя. Отпаивать провода следует от центральной платы. Лучи крепятся с помощью трёх небольших винтов, после откручивания которых можно заменить лучи.

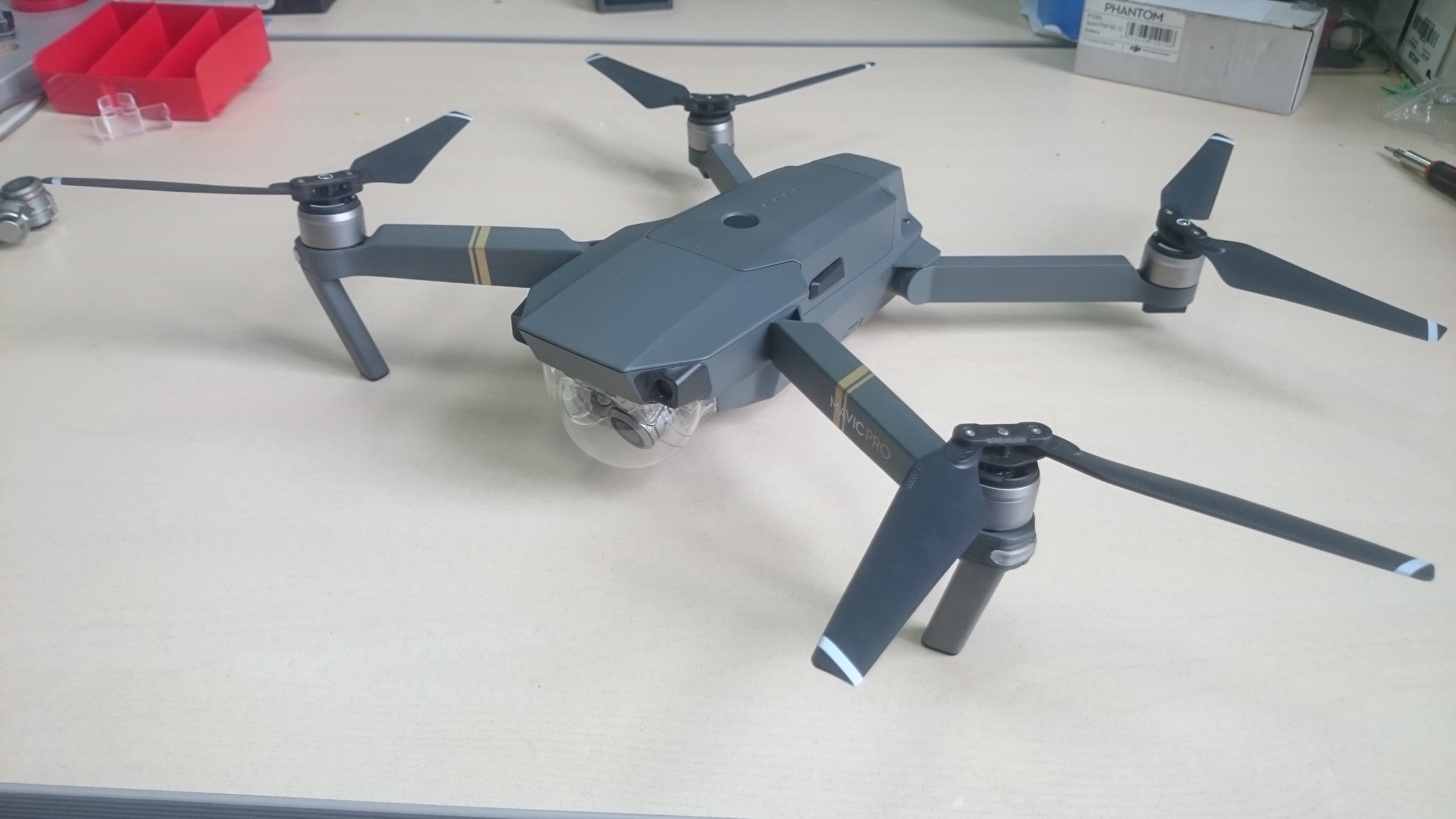

После завершение всех операций, связанных с заменой повреждённых компонентов, собираем коптер в обратной последовательности и производим его калибровку и «облёт». Компания Quadrone располагает наличием большого выбора запчастей для ремонта DJI Mavic Pro. Однако стоит отметить в случае отсутствия на складе нужного компонента процедура ремонта может занять до 40 дней. Данный срок обуславливается сроком поставки запчастей производителем.
