Сложный ремонт квадрокоптера DJI phantom 4 после падения

В сервисный центр компании Quadrone поступил квадрокоптер DJI Phantom 4 после падения. Со слов владельца аппарата дрон «упал» в горах, чем объясняются повреждения.

При диагностике коптера нашим специалистом был выявлен целый «набор» серьёзных проблем.
  • Коптер не связывается с пультом, а так же не передаёт информацию с датчиков высоты и приближения объектов,пропадает передача видеосигнала.
  • Повреждён полётный контроллер, т.к. не передаётся информации о стабилизации на камеру с подвесом.

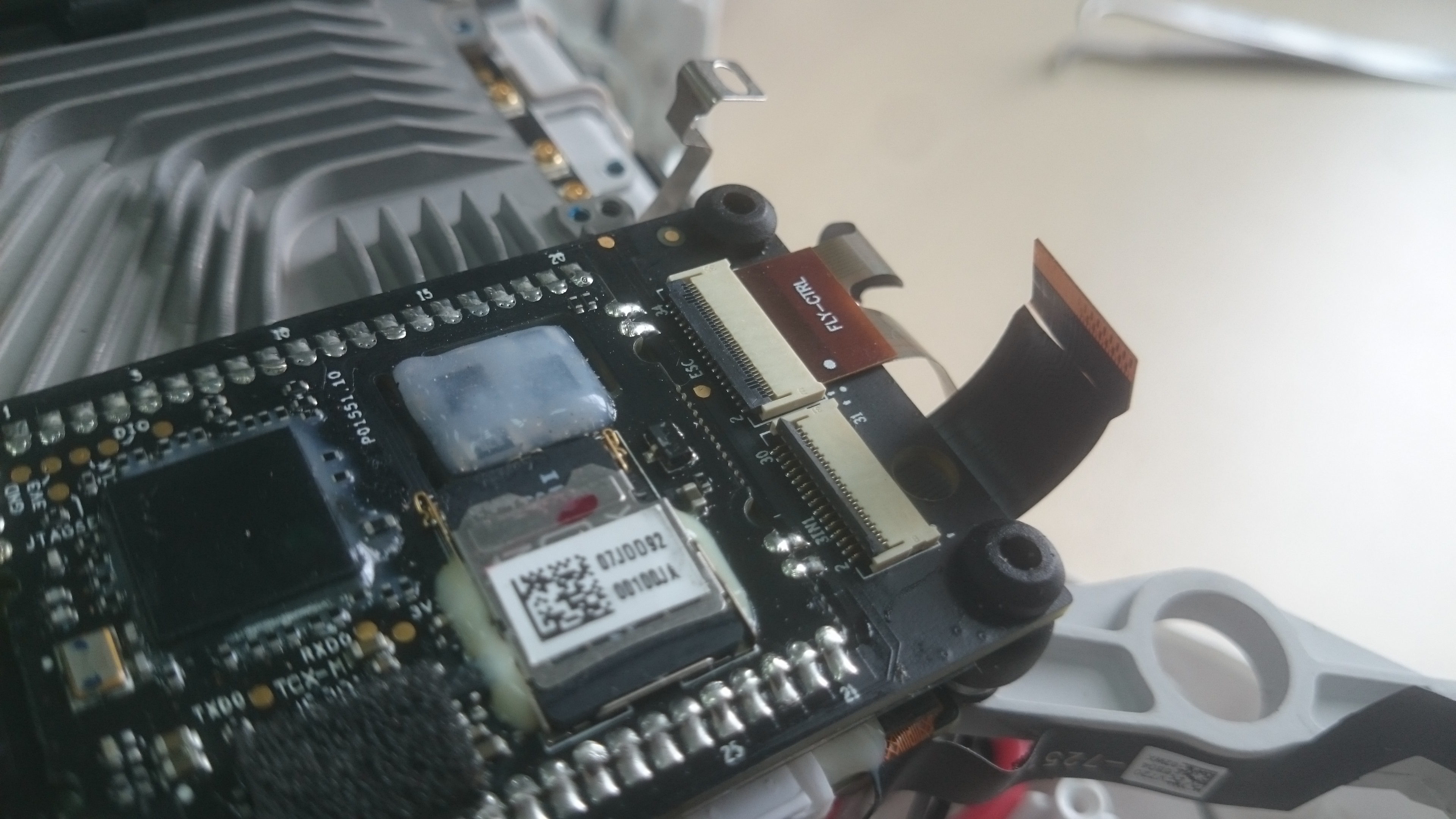

  • Надрыв шлейфа полётного контроллера.
  • Повреждения корпуса и посадочных шасси, что может негативно сказаться на работе внутренних систем, в частности компаса.
  • Замена одного из двигателей, т.к. в работе последнег имеются посторонние звуки.

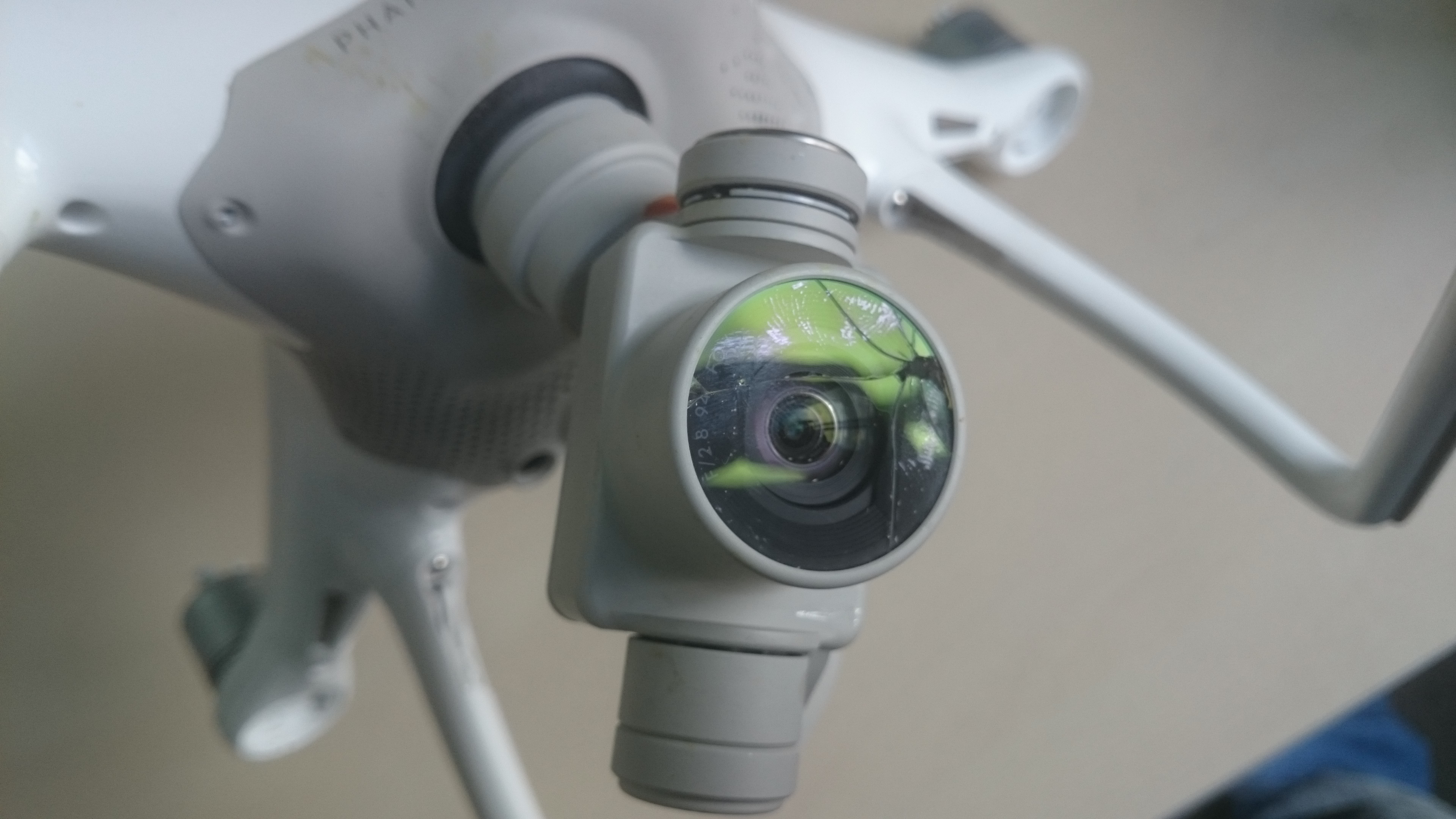

  • Разбита линза камеры, для восстановления можно использовать любой сетофильтр.



Для восстановления аппарата требуется заменить: корпус, полётный контроллер, линзу объектива(установить светофильтр), двигатель CW, набор шлейфов, плату 3 в 1(Part52 3-in-1 board module).

Процесс восстановления DJI Phantom 4

Процедуры по восстановлению аппарата можно разделить на несколько основных этапов:
  • Демонтаж камеры и подвеса, а также нижней части корпуса квадрокоптера. Для успешного выполнения данной операции Вам потребуется минимальный набор инструментов, а именно: монтажная «лопатка», крестовая отвёртка, пинцет. После выкручивания всех винтов отсоеденяем подвес и все его шлейфы, также отсоеденяем компас. После этого Вы можете спокойно снять нижнюю часть корпуса устройства.
  • Демонаж двигателей и внутренней электроники с рамой. Для данной процедуры вам потребуется паяльное оборудование. Так как двигатели и ESC припаяны напрямую, без быстросъёмных соединений. После проведения данных манипуляций можно снимать крышку и центральную раму.
  • Замена полётного контроллера. Для данной процедуры вам понадобится отвёртка и лопатка с пинцетом. Аккуратно отсоединяются шлейфы, после чего, используя отвёртку, открутите крепления демпферов. Снимите полётный контроллер.
  • Замена платы 3 в 1. Для замены детали вам понадобится крестовая отвёртка, возможно пинцет, для более удобного отсоединения шлейфов. Для начала Вам необходимо отсоеденить полётный контроллер. Его демонтаж описан пунктом выше. Кроме того, для замены платы 3 в 1, вам понадобится снять сенсоры визуального позиционирования и сонары.
  • Змена двигателя. Для замены двигателя вам понадобится паяльное оборудование, так как все двигатели соединяются с ESC при помощи пайки, для более надёжного соединения.
  • Сборка всего в обратной последовательности. Данную процедуру нужно выполнять с особой осторожностью, для качественной сборки. После пайки двигателей и ESC собираем электронную «начинку» в новый корпус и устанавливаем подвес.
  • Замена линзы. Для замены линзы Вам не потребуется специального оборудования. Вам нужно снять старое стекло, и накрутить фильтр. Наш техник использовал для данной процедуры UV фильтр. Данное решение прекрасно подойдёт для солнечно погоды.

Последний этап ремонта.

  Процедура восстановления квадрокоптера заняла примерно 8 часов. После проведения качественного ремонта, квадрокоптер обновляется, а так же, производится облёт, для подтверждения того, что ремонт выполнен успешно. Сервисные инженеры компании Quadrone имеют богатый опыт в ремонте квадрокоптеров, потому выбирая ремонт в нашей компании, Вы  можете быть уверены – ваш коптер в надёжных руках!
